Die Frequenzumrichter der Reihe DV5 wandeln Spannung und Frequenz eines vorhandenen Drehstromnetzes in eine Gleichspannung um und erzeugen aus dieser Gleichspannung ein Drehstromnetz mit einstellbarer Spannung und Frequenz. Dieses variable Drehstromnetz ermöglicht die stufenlose Drehzahlverstellung von Drehstrom-Asynchronmotoren.

Technische Daten:

Input: 3AC 400-460V 50/60Hz 16.5A
Output: 3AC 0...Ue 13.0A 0.5...360Hz
Motor: 5,5 kW

Umgebungstemperaturen
Betrieb1) Ta = –10 bis +40 °C mit Bemessungsstrom Ie ohne Leistungsreduzierung,
bis +50 °C mit reduzierter Taktfrequenz von 2 kHz und reduziertem Ausgangsstrom auf 80 % Ie
Lagerung Ta = –25 bis +70 °C
Transport Ta = –25 bis +70 °C
Zulässige Umgebungseinflüsse
Rüttelfestigkeit Vibrationen und Erschütterungen: maximal 5,9 m/s2 (0,6 g) bei 10 bis 55 Hz
Verschmutzungsgrad VDE 0110 Teil 2, Verschmutzungsgrad 2
Verpackung Staubverpackung (DIN 4180)
Klimatische Bedingungen Klasse 3K3 nach EN 50178 (nicht kondensierend, mittlere relative Feuchte 20 bis 90 %)
Aufstellungshöhe Bis 1000 m über NN
Einbaulage senkrecht hängend
Einbaufreiräume oberhalb und unterhalb je 100 mm
Elektrische Daten
Störaussendung IEC/EN 61800-3 (EN 55011 Gruppe 1 Klasse B)
Störfestigkeit IEC/EN 61800-3, industrielle Umgebung
Isolationsfestigkeit Überspannungskategorie III nach VDE 0110
Ableitstrom gegen PE größer 3,5 mA nach EN 50178
Schutzart IP20
Berührungsschutz Finger- und Handrückensicher (VBG 4)
Schutzisolierung von Steuerschaltkreisen Sichere Trennung vom Netz. Doppelte Basisisolierung nach EN 50178
Schutzmaßnahmen Überstrom, Erdschluss, Überspannung, Unterspannung, Überlast, Übertemperatur, elektronischer
Motorschutz: I 2t-Überwachung und PTC-Eingang (Thermistor oder Temperaturkontakt)
Steuerung/Regelung
Modulationsverfahren Sinusbewertete Puls-Weiten-Modulation (PWM), U/f-Kennliniensteuerung (linear, quadratisch)
Schaltfrequenz 5 kHz (WE), frei wählbar zwischen 0,5 und 16 kHz
Drehmoment Beim Start 1,5 x MN für 60 s bei zugeordneter Motorleistung, alle 600 s
Ausgangsfrequenz
Bereich 0,5 bis 360 Hz
Frequenzauflösung 0,1 Hz, bei digitalem Sollwert, Maximalfrequenz/1000 bei analogem Sollwert
Fehlergrenze bei 25 °C g10 °C digitale Sollwertvorgabe g0,01 % der Maximalfrequenz
analoge Sollwertvorgabe g0,2 % der Maximalfrequenz
Relais
Wechsler • AC 250 V, 2,5 A (ohmsche Last)
• AC 250 V, 0,2 A (induktive Last, cos v = 0,4)
• AC 100 V, minimal 10 mA
• DC 30 V, 3 A (ohmsche Last)
• DC 30 V, 0,7 A (induktive Last, cos v = 0,4)
• DC 5 V, minimal 100 mA
Interne Spannungen
Steuerung DC 24 V, maximal 30 mA
Sollwertvorgabe DC 10 V, maximal 10 mA
Analoge und digitale Ansteuerung
Analoge Eingänge • 1 Eingang, 0 bis 10 V, Eingangsimpedanz 10 kO
• 1 Eingang, 4 bis 20 mA, Bürdewiderstand 250 O
Digitale Ein-/Ausgänge 6 Eingänge frei parametrierbar
2 Ausgänge, Open Collector (maximal DC 27 V, 50 mA)
Monitor-Ausgang 1 Ausgang für Motorfrequenz oder -strom, 10 V, maximal 1 mA

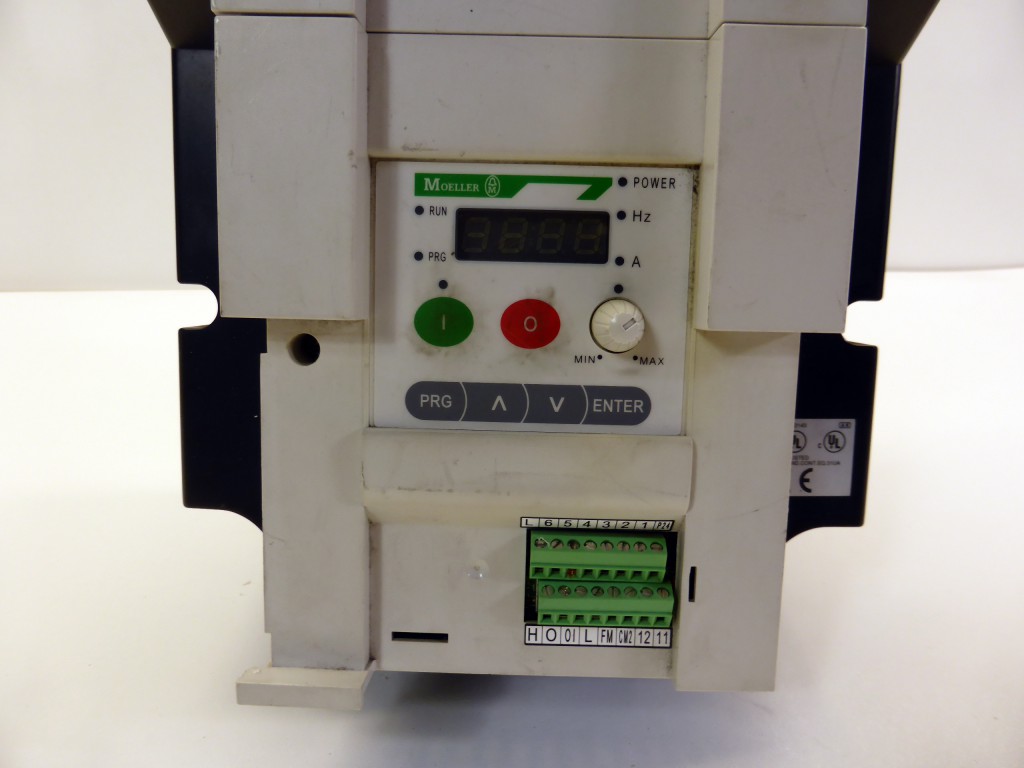

Bedieneinheit (integriert)
Bedienung 6 Funktionstasten zur Ansteuerung und Parametrierung des DV5
Anzeige vierstellige 7-Segmentanzeige und sieben LEDs (Statusmeldung)
Potentiometer Sollwertvorgabe (0 bis 270°)

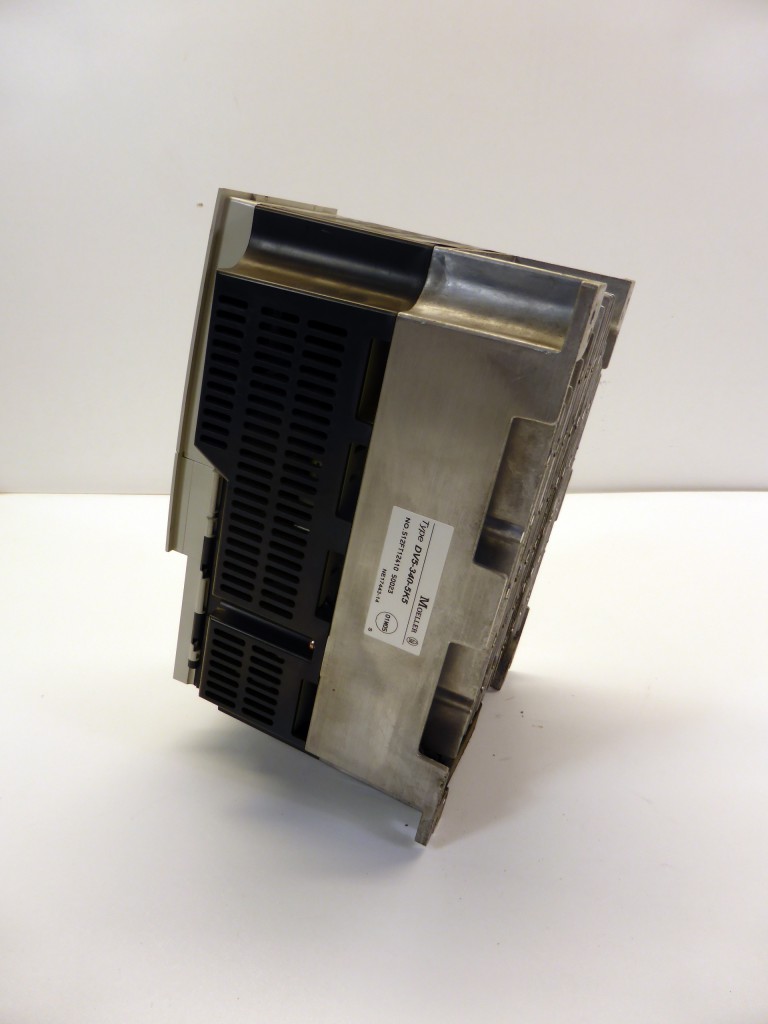

Artikelzustand: gebraucht, teilweise Ohne Blende

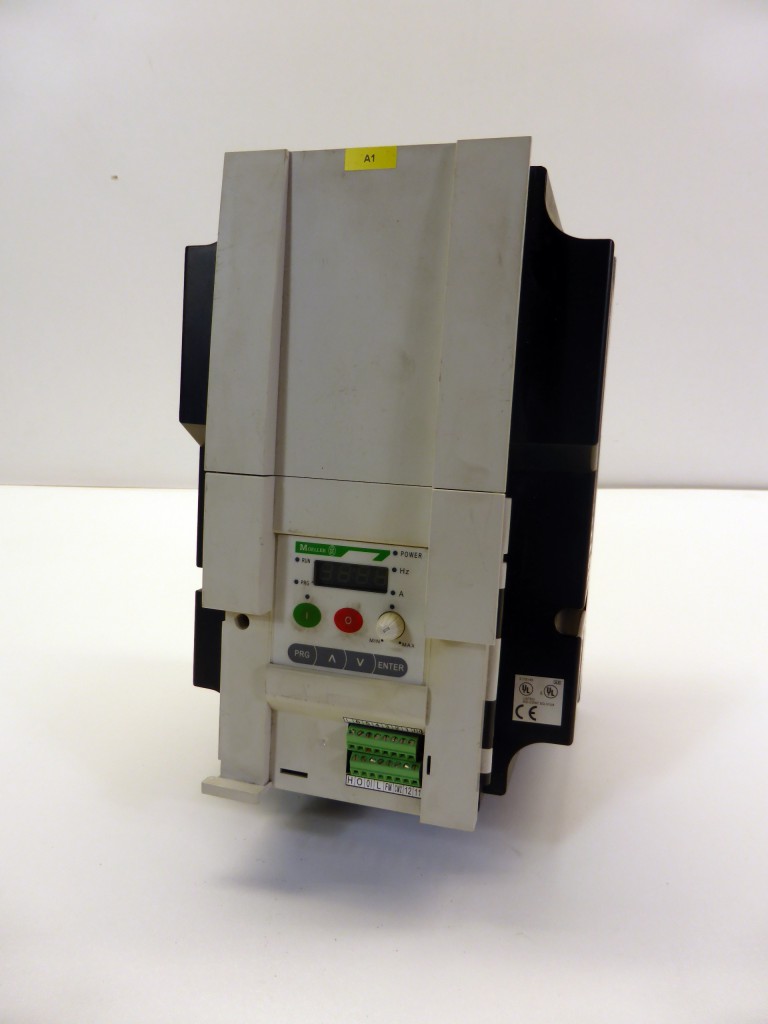

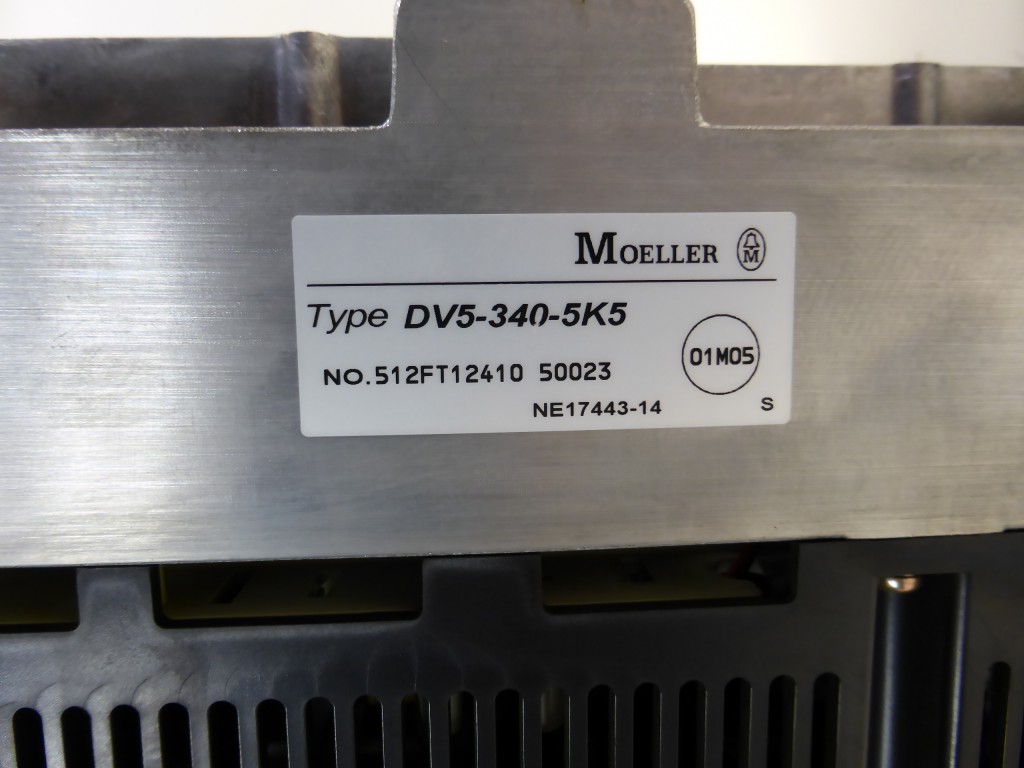

Moeller DV5-340-5K5 Frequenzumrichter Umrichter DV5 340-5K5 5,5 KW
