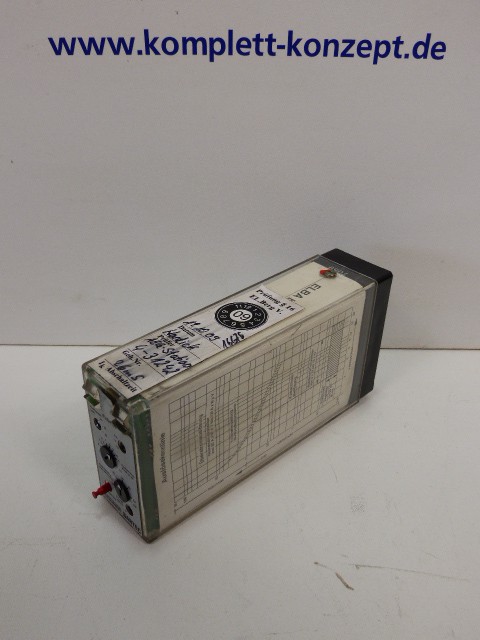

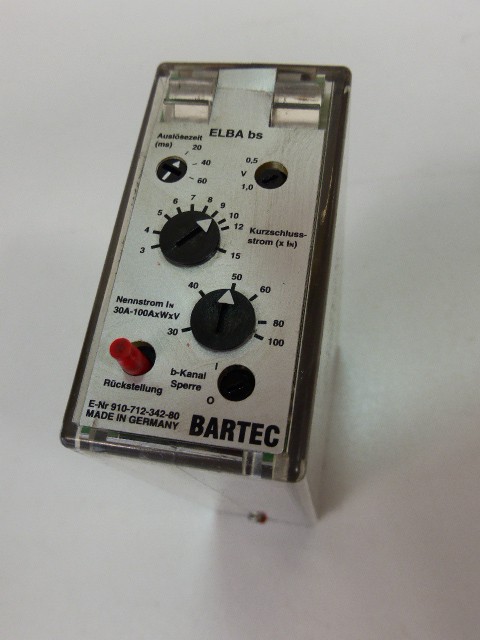

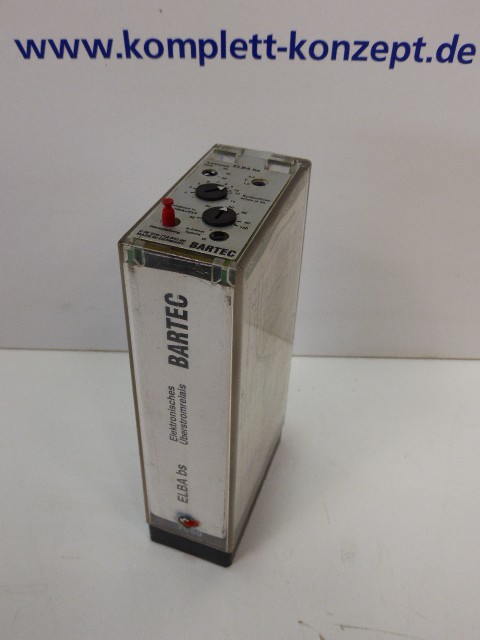

Hersteller: BARTEC

Typ: ELBA bs

Zum Schutz von Drehstrom-Asynchronmotoren gegen
• Überlastung und
• Schaltanlagen und Leitungen gegen die Auswirkungen eines Kurzschlusses.

Das elektronische Überstromrelais ELBA bs dient, in Verbindung mit den dazugehörigen Wandlern RZW..., zum Schutz elektrischer Verbraucher. Drehstrom-Asynchronmotoren werden gegen Überlastung, Schaltanlagen und Leitungen gegen die Auswirkungen eines Kurzschlusses geschützt. An den vorhandenen Messausgang kann eine Anzeige oder eine Messwertübertragung angeschlossen werden. Folgende Eigenschaften zeichnen das elektronische Überstromrelais ELBA bs aus:
• Geringe Eigenerwärmung
• Große Einstellbereiche für die stromabhängig verzögerte Überstromauslösung und die Kurzschlussauslösung
• Wartungsfreiheit
• Unempfindlichkeit gegen Oberwellen in kompensierten Netzen.

Technische Daten:

Anschlussspannung
Hilfsspannung 42 V AC (± 20%)
Frequenz 50 Hz ± 10 Hz
Leistungsaufnahme < 3 VA

Ansprechwerte
Überstromauslösung
einstellbar
30 bis 100 A x W x V
entspricht einem Nennstrom von
4 bis 1000 A, je nach Wandlertyp und eingestelltem
Skalenfaktor V.
W = Wandlerkonstante
V = Skalenfaktor
Kurzschlussauslösung
einstellbar 3 bis 15 x IN
Auslösezeit Kurzschluss
einstellbar 20 ms, 40 ms, 60 ms

Messausgang
Messspannung 0 bis 10 V entspricht 0 bis 140 % IN
Genauigkeit ± 2% vom Messwert
Linearität über den Einstellbereich
± 1 % vom Endwert
Temperaturdrift < 2000 ppm / K

Relais-Daten
Kontaktart je 1 Wechsler
Nennspannung 250 V AC
Nennstrom 4 A
Schaltleistung 1000 VA

Artikelzustand: gebraucht

H1R5A5K22_RD

BARTEC ELBA bs Elektronisches Überstromrelais für Drehstrom Asynchronmotoren
