Bluhm Legi-Air 4050 RH Etiketten-Druckspendesystem

4.14.1 Grundaufbau

Die Anlage ist als geschlossenes Aluminium-Profil-Gestell ausgeführt und sehr kompakt aufgebaut.
Die Schaltschränke sind im unteren Teil des Gestells integriert.
Die Hauptventilinsel ist hinter einer Servicetür unterhalb des Bedienfeldes angebracht.

Die Anlage beinhaltet vier Arbeitsplatzstopps.
Die Bedienung erfolgt über einen Touchscreen.
Das Bedienfeld ist rechtsseitig im Gestell montiert.

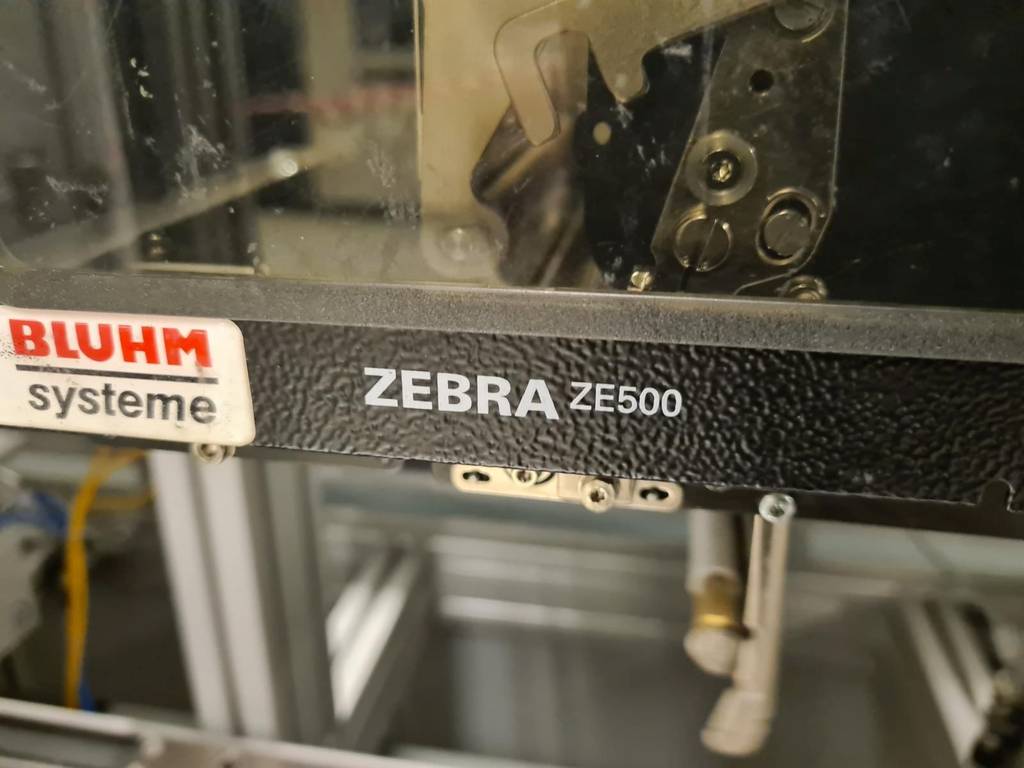

In der Station wird ein Bluhm Legi-Air 4050 RH Etiketten-Druckspendesystem mit Zebra ZE500-4 Druckmodul eingesetzt, hier gilt entsprechend die Dokumentation der Fa. Bluhm.

4.14.2 Funktionsablauf 405

Die einfahrenden Werkstückträger mit IO-Modulen werden in den Teilstationen 10.1 bzw. 10.2 gestoppt, ausgehoben (positioniert) und kontaktiert.
In der Teilstation 10.3 erfolgt die automatische Etikettierung der IO-Module. Die Generierung der Etiketten und deren Inhalt erfolgt automatisch, ebenso wie Aufbringung auf die Geräte.
Nach erfolgter Etikettierung wird das Modul in Station 10.4 finalisiert, hierzu wird es gestoppt, ausgehoben und kontaktiert. Im Anschluss an die Finalisierung wird der Werkstückträger automatisch aus der Station ausgeschleust.

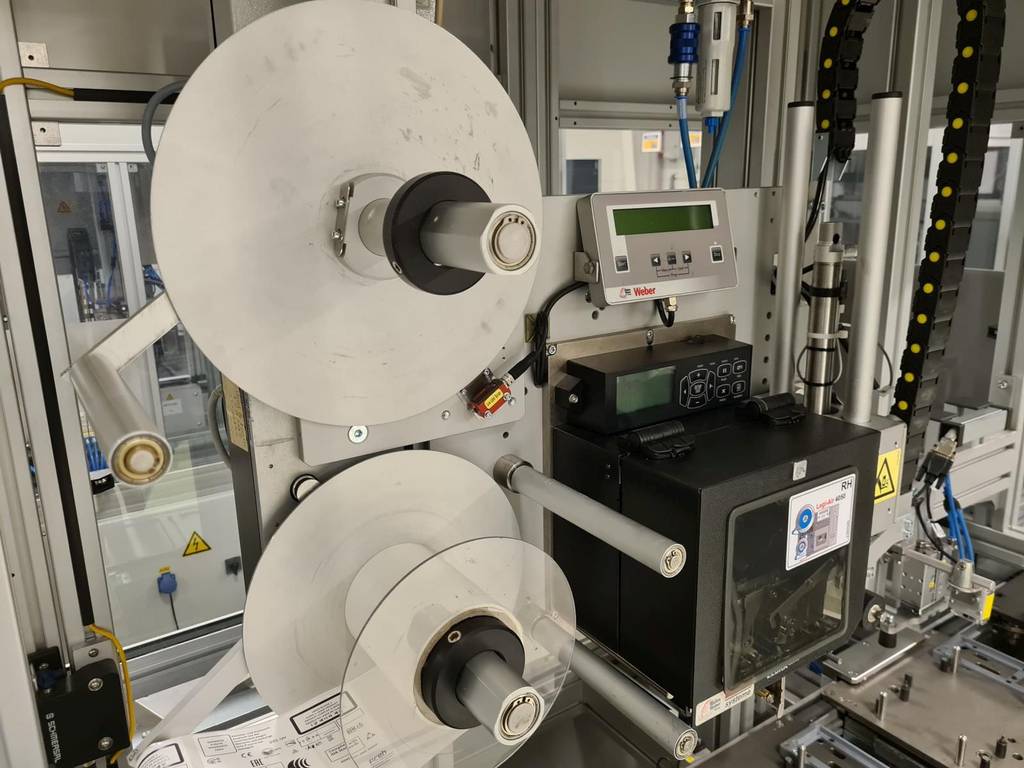

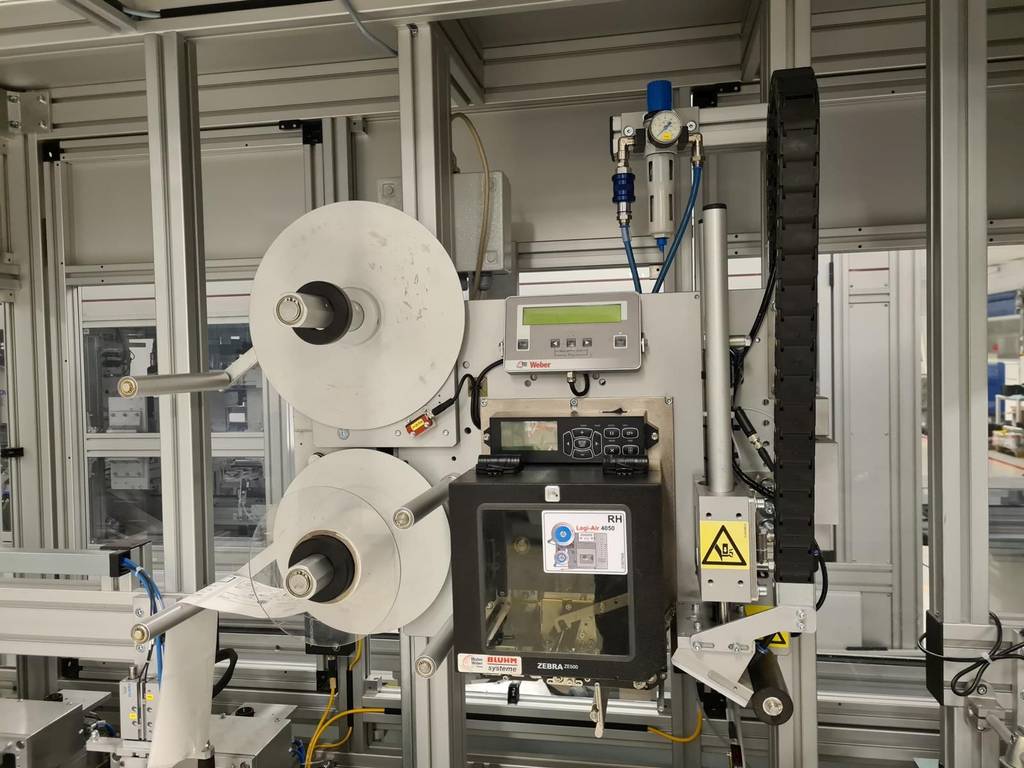

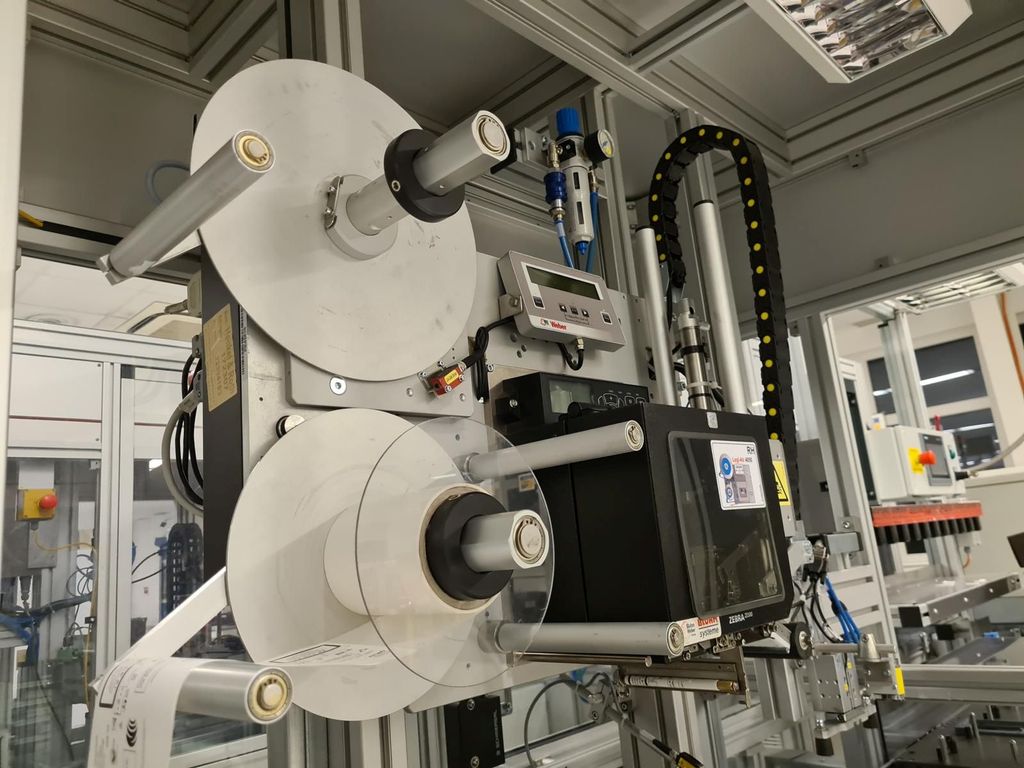

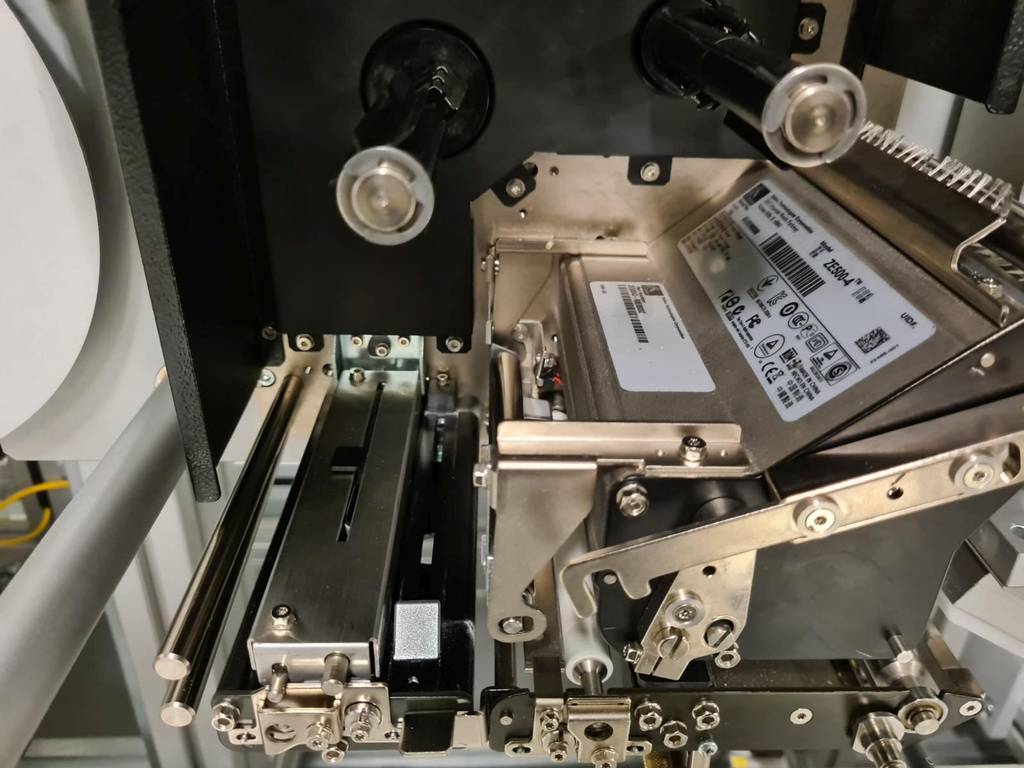

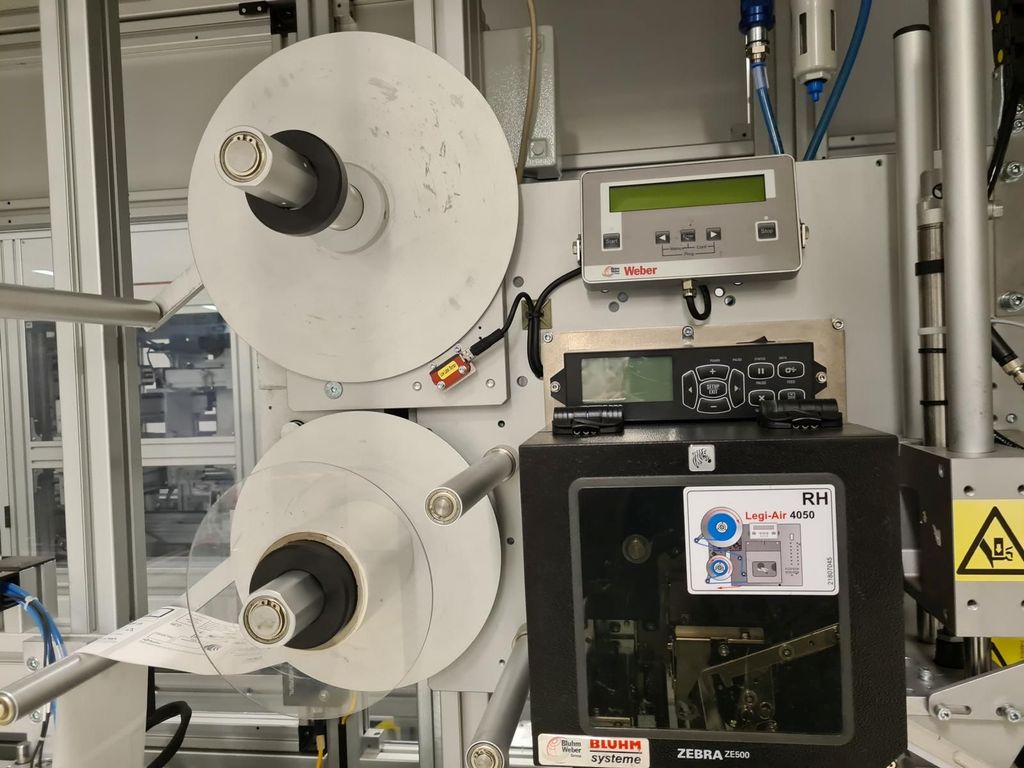

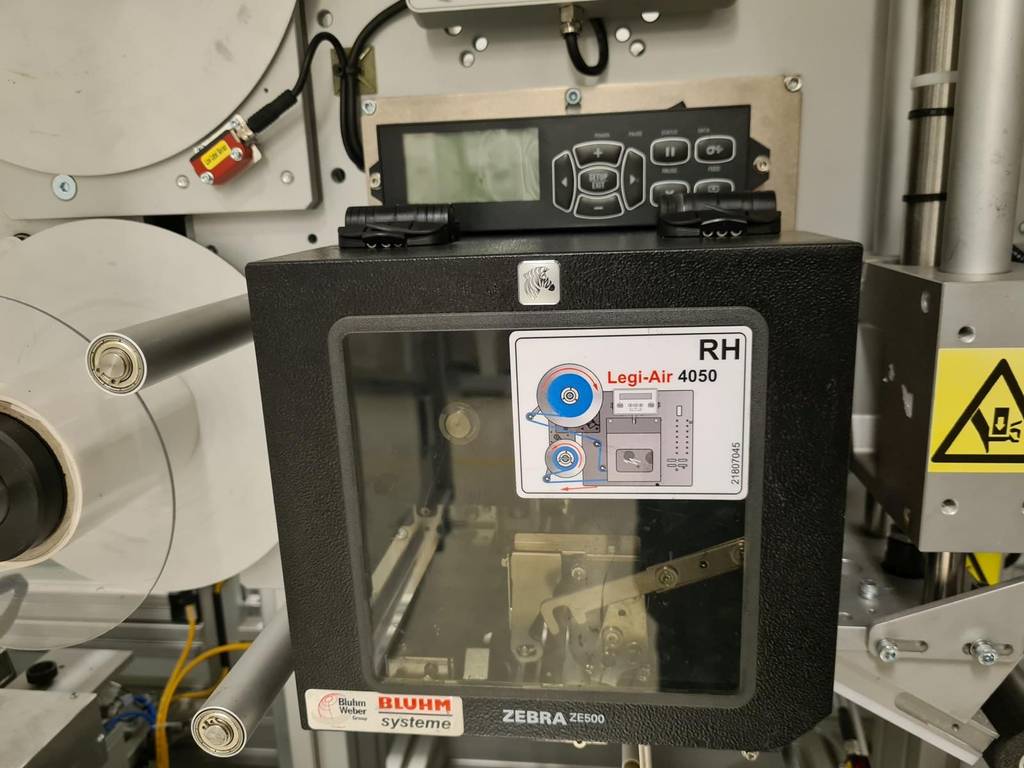

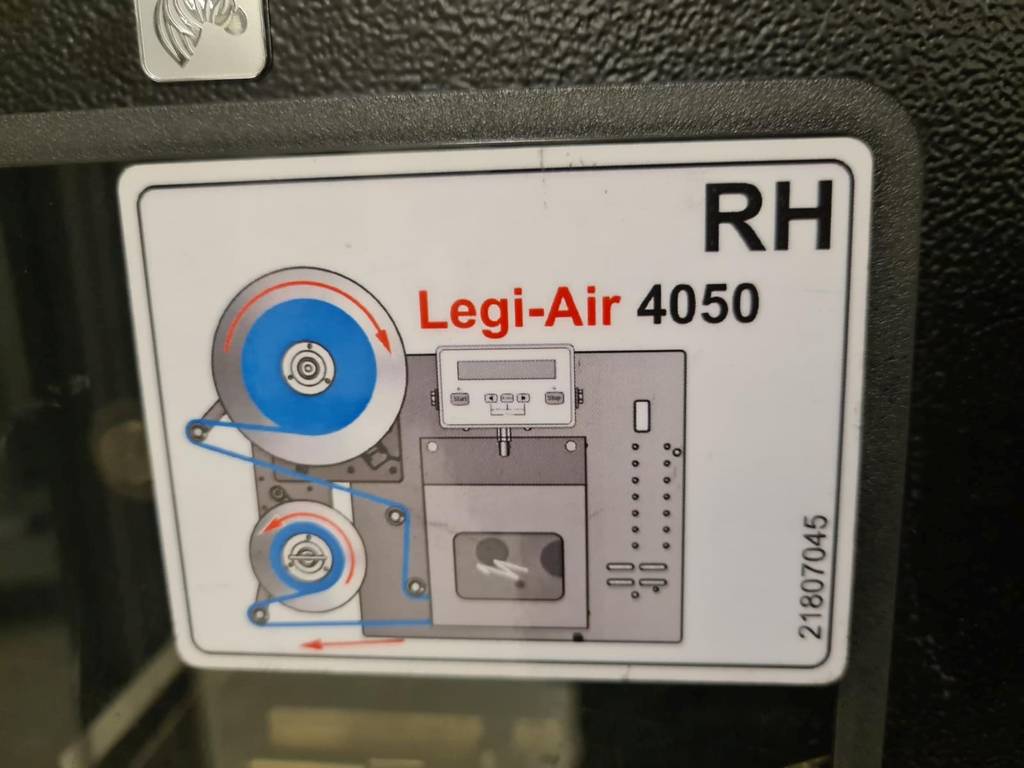

Bluhm Legi-Air 4050 RH Etiketten-Druckspendesystem mit Zebra ZE500-4 Druckmodul

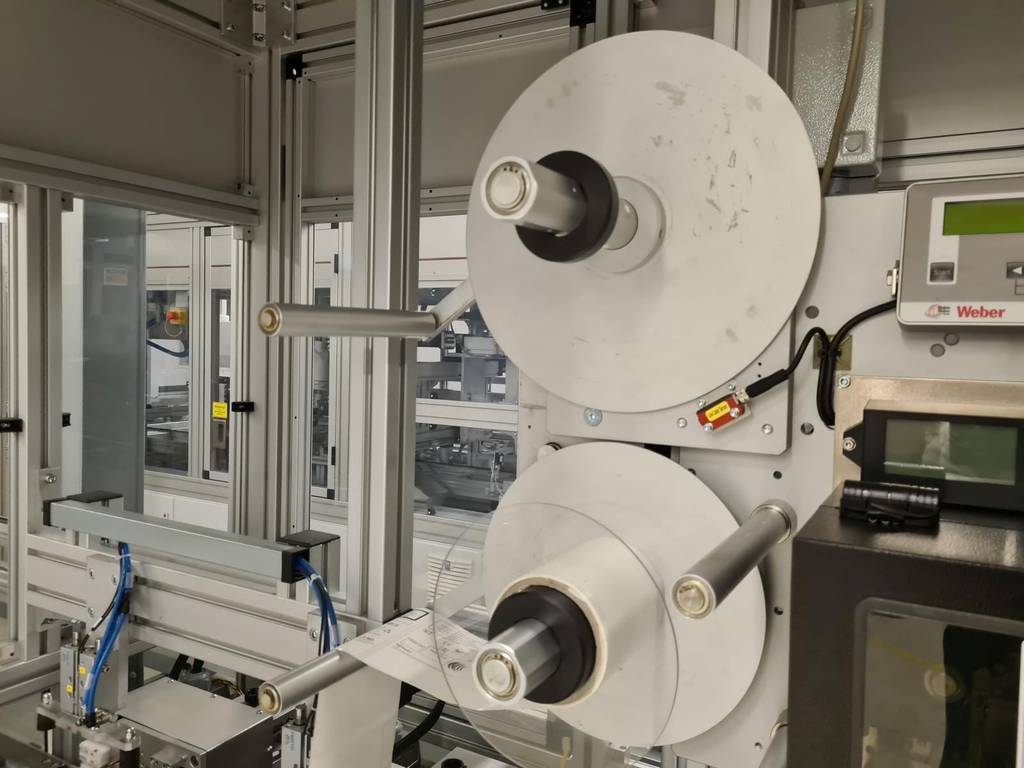

Motorgetriebener Großrollenabspuler

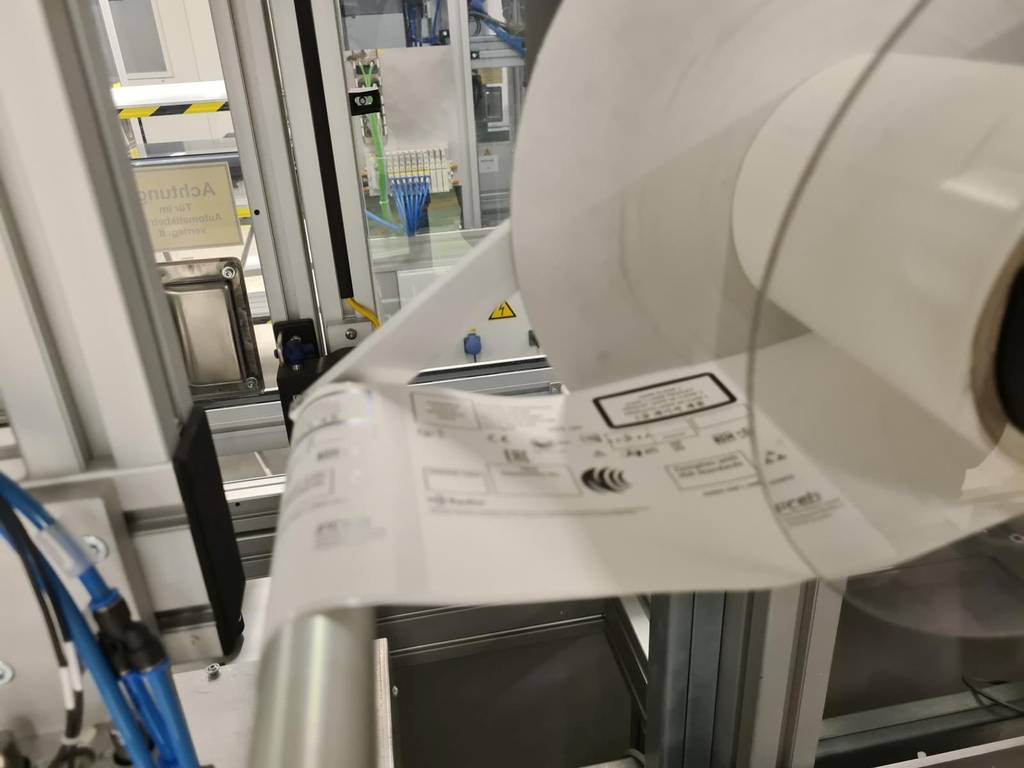

Etikettenrollen mit einem Rollendurchmesser von bis zu 430 mm
und 900 laufende Meter Etikettenbahn sichern lange Produktionszeiten am Stück.
Ein Tandem-Betrieb sichert die kontinuierliche Produktion.

Spendestempel
Durch schnell wechselbare Spendestempel können Etikettengrößen vom kleinen Typenschild bis hin zum DIN A5 großen EAN128 Versandetikett verarbeitet werden.
Die Option Quick-Change erlaubt einen Formatwechsel in Sekundenschnelle.
Federnd gelagerte Spendestempel gleichen Unebenheiten auf Produktoberflächen aus, sodass Etiketten sauber aufgedrückt werden.

Steuerung

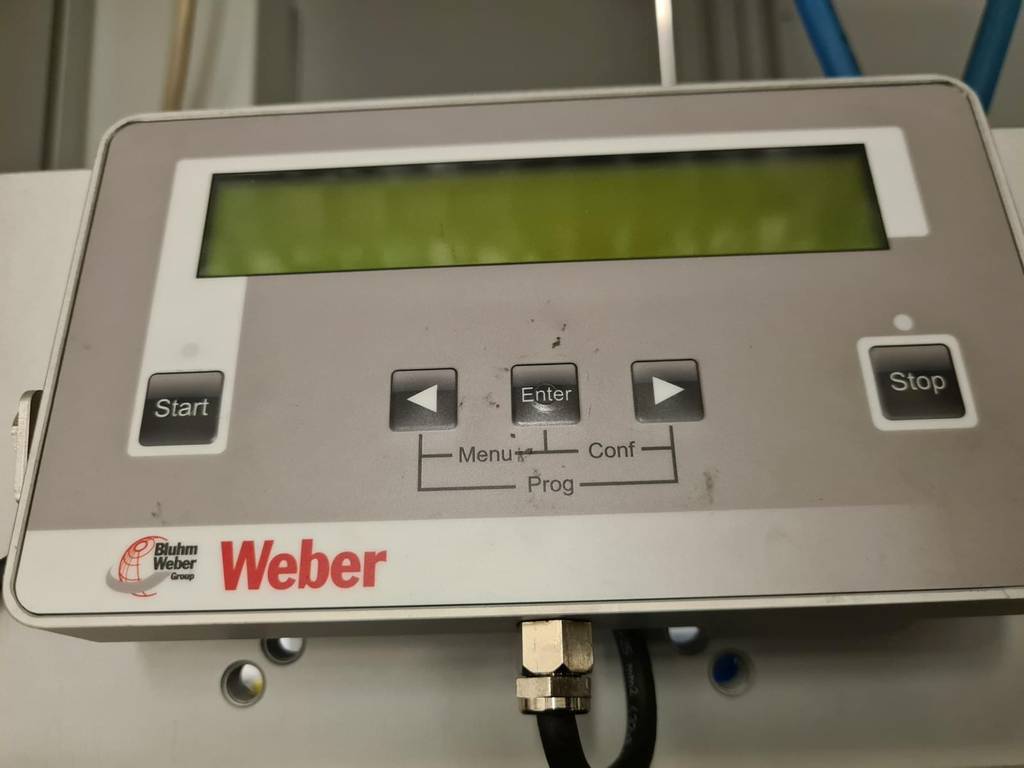

Bluhm Weber Standard-Controller

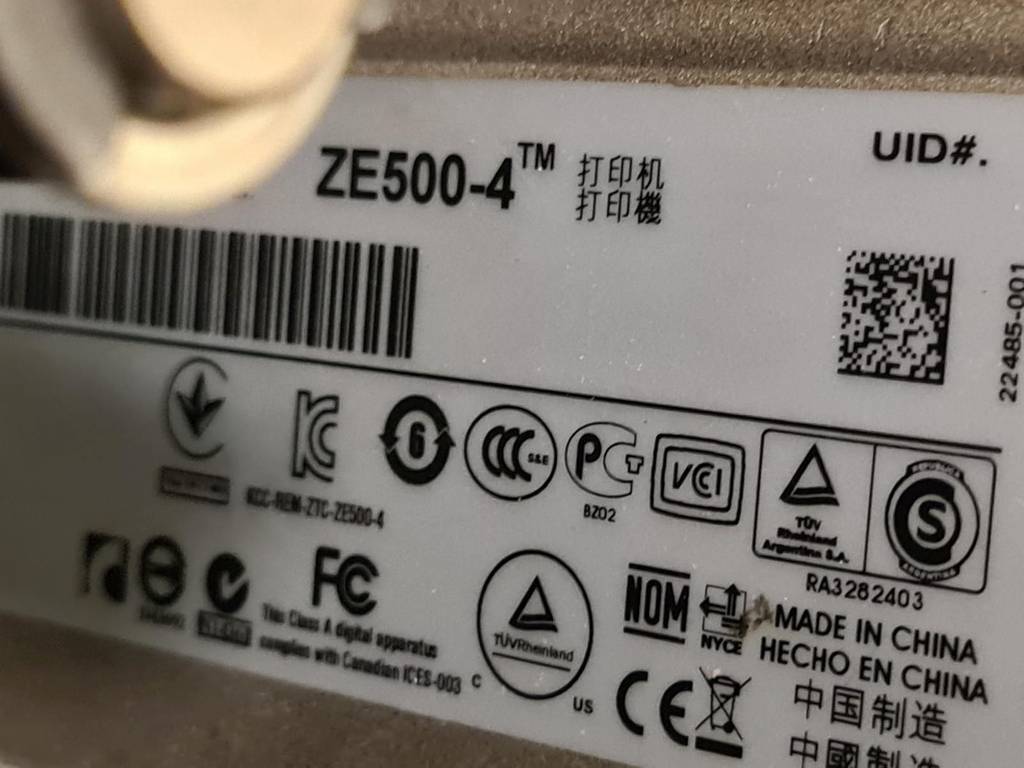

Zebra ZE500-4 Druckmodul Etikettendrucker

Ideal für Druck- und Applikationsetikettieranwendungen
für Produkte, Kartons, Umverpackungen und Paletten in diesen Bereichen:

• Fertigung und Lagerhaltung
• Automobilbranche
• Pharmaindustrie
• Lebensmittel- und Getränkeherstellung
• Gesundheits- und Schönheitsbranche

Standardfunktionen
• Druckmethoden: Thermotransfer oder Thermodirekt
• Ausrichtung: rechts oder links
• Ganzmetall-Industriekonstruktion
• 16 MB SDRAM, 64 MB Flash-Speicher
• Applikator-Schnittstelle
• Durchlicht- und Reflexionsmediensensoren
• Mehrstufiger Element Energy Equalizer™ (E3™) für hohe Druckqualität
• Echtzeituhr

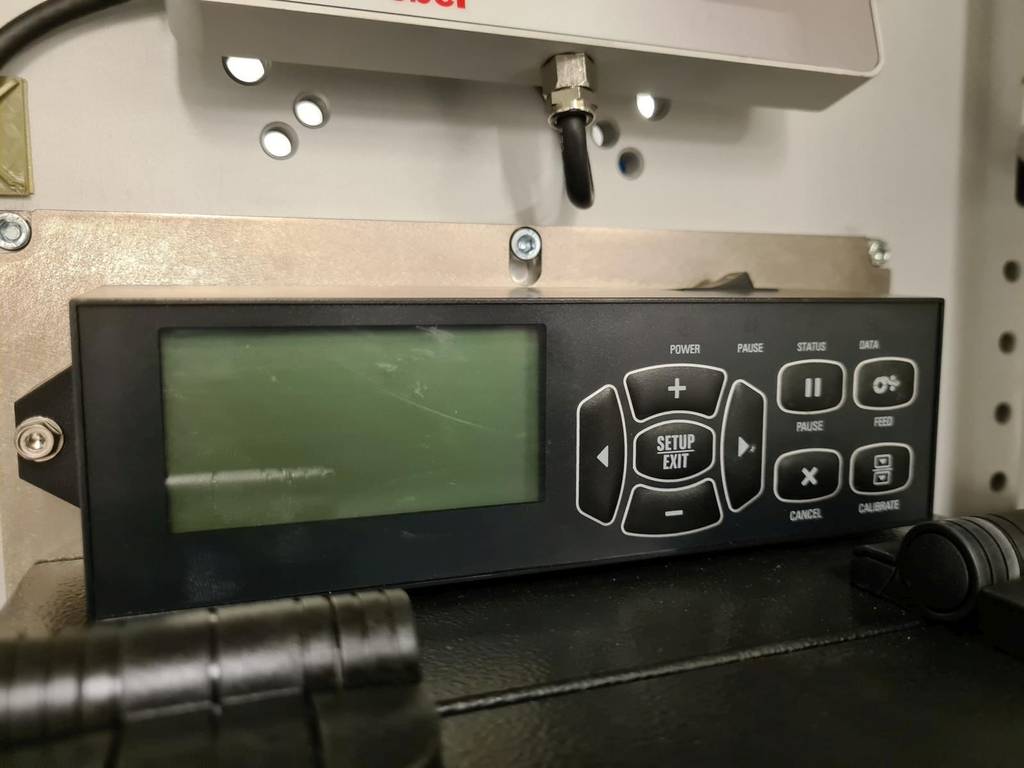

• Drehbare Anzeige
• ZPL II™ – universelle Sprache für Zebra-Drucker

Medienmerkmale

Etiketten
Medienstärke (Etikett und Träger)
• ZE500-4: 0,135 mm bis 0,254 mm

Medientypen
• Endlos, gestanzt oder mit Reflexmarke

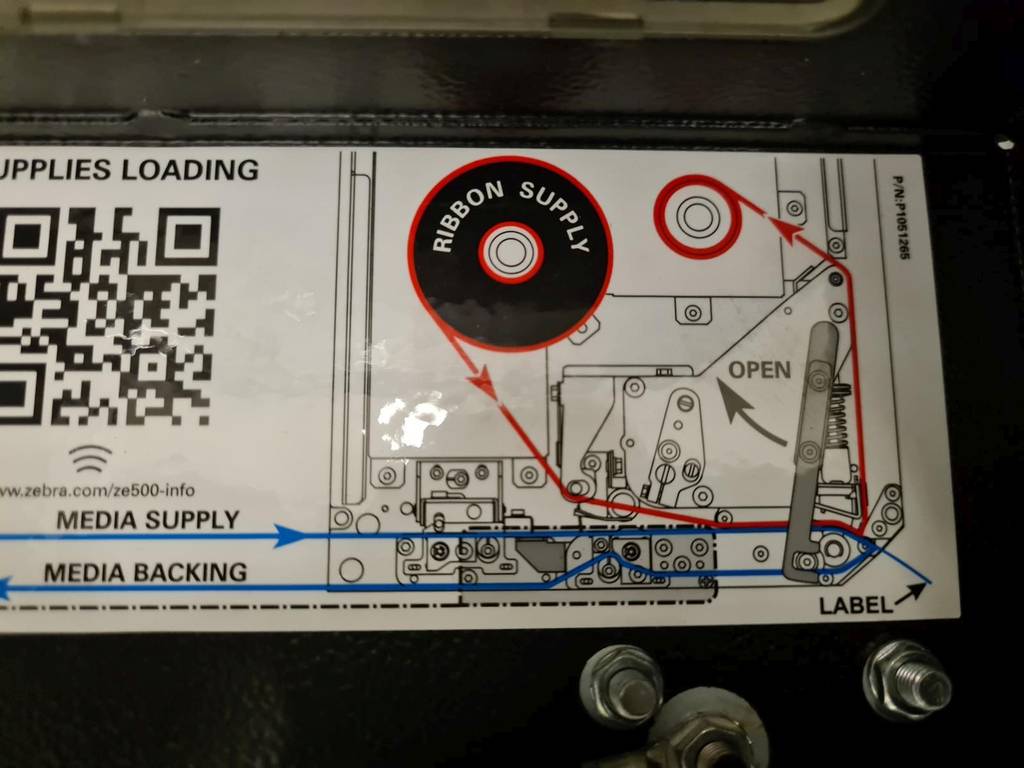

Farbbänder
Max. Rollengröße
• 101,6 mm Außendurchmesser bei 25,4 mm Kerninnendurchmesser

Standardlänge
• 600 m Kapazität

Anbindung
• Parallele Schnittstelle: Centronics®-kompatibel
• Serielle Schnittstelle: RS-232
• USB 2.0
• Interner ZebraNet™ 10/100
• Applikator-Schnittstelle mit DB-15F-Anschluss
• Optionaler ZebraNet b/g Print Server

Schriftarten/Grafik/Symbologien
Schriftarten und Zeichensätze
• Zebra Global Printing Solution einschließlich Unicode™
• Schriftart Swiss 721 standardmäßig
• Bitmap-Schriftarten A bis H und GS-Symbole können um das Zehnfache erweitert werden,
unabhängig von Höhe und Breite
• Stufenlos skalierbarer Font Ø (CG Triumvirate™ Bold Condensed) kann Punkt für Punkt erweitert
werden, unabhängig von Höhe und Breite
• Internationaler Zeichensatz IBM®-Codepage 850
• Mit UFST® der Agfa Monotype Corporation
• Firmware-Unterstützung für herunterladbare TrueType™-Schriftarten
• Zusätzliche Schriftarten erhältlich

Grafikmerkmale
• Unterstützt benutzerdefinierte Schriftarten und Grafiken,
einschließlich kundenspezifischer Logos Barcode-Symbologien
• Unterstützung aller 1D- und 2D-Standardbarcodes

Barcode-Symbologien
• Unterstützung aller 1D- und 2D-Standardbarcodes

Technische Daten

Maximale Druckbreite
• 104 mm Medienspezifikationen
• Breite der Etiketten und Träger: 16 mm bis 114 mm
• Mindestlänge mit Rückzug: 13 mm
• Mindestlänge ohne Rückzug: 6,5 mm
• Mindestlänge im Stream-Modus: 6,5 mm
• Maximale Länge: 990 mm
• Maximale Drucklänge, Endlosmedien: 3810 mm
• Farbbandbreite: 25,4 mm bis 107 mm Auflösung
• 8 Punkte/mm (203 dpi) oder 12 Punkte/mm (300 dpi) Maximale Druckgeschwindigkeit
• 305 mm pro Sekunde (203 und 300 dpi)

Technische Merkmale
• Breite: 245 mm
• Tiefe: 379 mm
• Höhe: 300 mm
• Gewicht: 15,4 kg

Download PDF Dateien
Bluhm Legi-Air 4050 RH Etiketten-Druckspendesystem
Zebra ZE500-4 Druckmodul
ZE500-Serie Druckmodule

Weitere Montagemodule in anderen Größen- neu und gebraucht - finden Sie in unserem Shop!
Internationale Versandkosten auf Anfrage!
