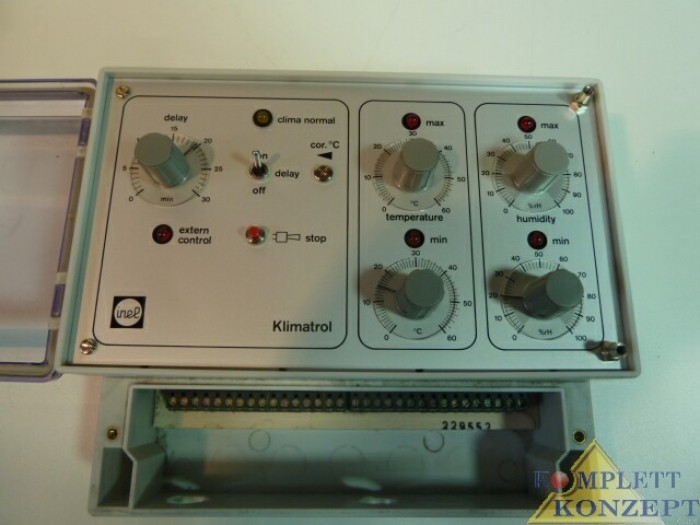

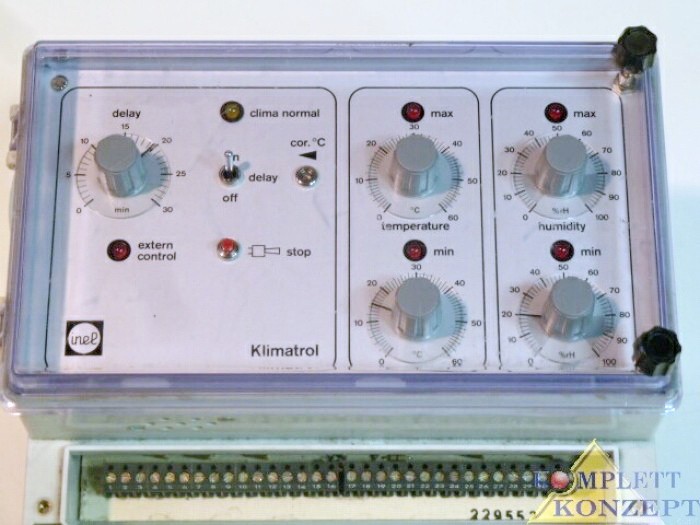

Inel Klimatrol C2 Klimaüberwachung Überwachungsgerät Klima Kontrolle

Technische Merkmale

-Kompaktes Temperatur- und Feuchteüberwachungsgerät
Temperaturüberwachungsteil:
-Grenzwertsteller für Min- und Max-temperatur
-Optische Grenzwertsignalisation durch LED für
Min- und Max-temperatur
-Grenzwerterfassung durch externen Fühler
-Potentialfreie Relaisausgänge für Min- und
Maxtemperatur
(geschlossen bei Grenzwertüberschreitung oder
Grenwertunterschreitung)

Feuchteüberwachungsteil:
- -Grenzwertsteller für Min- und Max.-rel.Feuchte
-Optische Grenwertsignalisation durch LED für
Min- und Max- rel.Feuchte
-Grenzwerterfassung durch externen Fühler
-Potentialfreie Relaisausgänge für Min- und
Max- rel.Feuchte
(geschlossen bei Grenzwertüberschreitung oder
Grenzwertunterschreitung)

Externer Grenzwerteingang:
-Kontaktschutzrelais-Eingang für externen Schließer
(potentialfrei)
-Optische Anzeige durch LED
-Potentialfreier Relaisausgang

Störmeldeteil:
-Optische Anzeige (grüne LED wenn keine Störmeldung
erfolgt)
-Ausgangsrelais für Sofortalarm (EPU)
-Ausgangsrelais für verzögerte Störmeldung (EPU)
-Alarmintervallsummer mit Quittiertaste,zusätzliche
Anschlußmöglichkeit einer externen Quittiertaste
-Einstellbare Verzögerungszeit für verzögerte
Alarmmeldung abschaltbar durch Kippschalter
Peripherie:
-Direktanschluß von Temperatur- und Feuchteregistriergeräten
-Direktanschluß von digitalen Temperatur- und
Feuchteanzeigen
Anschlußplan

Technische Daten
Nennspannung 220V 50-60Hz +lO/-15%
Grenzbereich für: Min und Max
Temperatur 0 . ..60°C
Feuchte 20 . ..80% r.F.
Alarmverzögerung 0 . ..30 Minuten
Ausgänge Temperatur 1 Min- und Max-Relaiskontakt
potentialfrei (220V 500VA)
Ausgänge Feuchte 1 Min- und Max-Relaiskontakt
potentialfrei (220V SOOVA)
Sofortalarm 1 Relaiskontakt (EPU)
Verzögerter Alarm 1 Relaiskontakt (EPU)
Ausgang Extern 1 Relaiskontakt potentialfrei
Registrierausgang Temperatur O°C = OV O,lK/mV
Feuchte 0% r.F.= OV O,l%/mV
max.Belastbarkeit 10mA
Meßfühler FTHR oder FTHK
Umgebungstemperatur 0...50°C
Gehäuse Kunstoff DIN P 30
