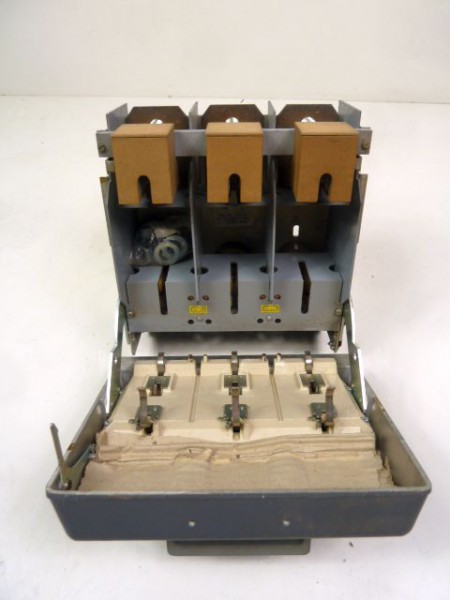

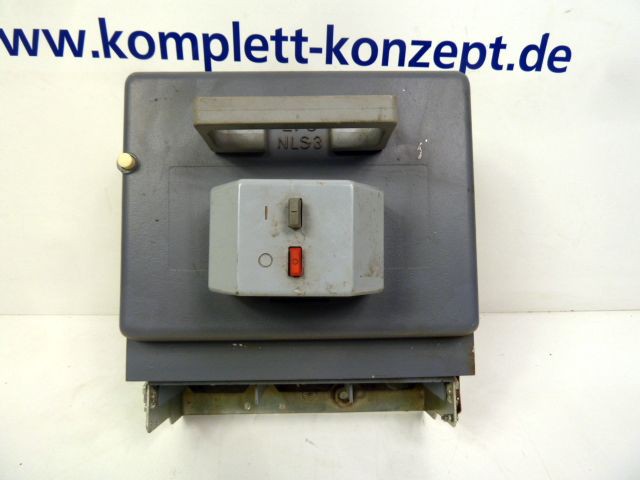

NH-Sicherungslasttrenner NLS bestehen aus zwei Haupt
bauteilen, dem Trennerunterteil mit einem unteren Be-
rührungsschutz mit Federdruckkontakten und dem abnehm-
baren Schwenkdeckel, auf dem ein kurzschlussfester und
überspannungssicherer Leistungsschalter für die Sicher-
ungsüberwachung aufgebaut ist.

Der Leistungsschalter besitzt drei Hauptstrombahnen für
die drei Phasen und je einen Öffner und Schließer die über
die Federkontakte 13, 14 und 21, 22 über das Trennerunter-
teil nach außen geführt sind. Die Abschaltung beim Auslösen
einer NH-Sicherung erfolgt über eine Bimetallauslösung,deren
Eigenwiderstand keinen Einfluss auf die Kennlinie der NH-
Sicherung hat.

Nach der Abschaltung durch eine defekte NH-Sicherung muss
der Leistungsschalter von Hand wieder zugeschaltet werden.
Der Leistungsschalter ist berührungssicher unter einer Kunst
stoffabdeckung gekapselt.

Der Spannungsbereich des Leistungsschalters geht bis AC 690V
oder bisDC 150V, maximaler Strom der Hilfskontakte: 10A Eine
Sicherungsüberwachung ist nicht zulässig in Abzweigen mit Lei-
stungsstellern, bei denen im Fehlerfall eine Gleichstromrück-
speisung mit einer Spannung DC > 300V auftreten kann.

Modell: NLS3
630 A
500 V
AC 23
40-60Hz
VDE0660
Gewicht: 5,9 Kg

Neuer Artikel mit Lagerspuren, siehe Fotos!

Weitere Daten und Info`s, auf dem Typenschild oder auf der
Seite des Herstellers.

Alle Bilder, Namen und Produktangaben, sind Eigentum des
Herstellers und werden hier nur im Rahmen der Auktion ver-
wendet.

EPO Technik NLS3 NH-Sicherungslasttrenner + Schutzschalter 630A
