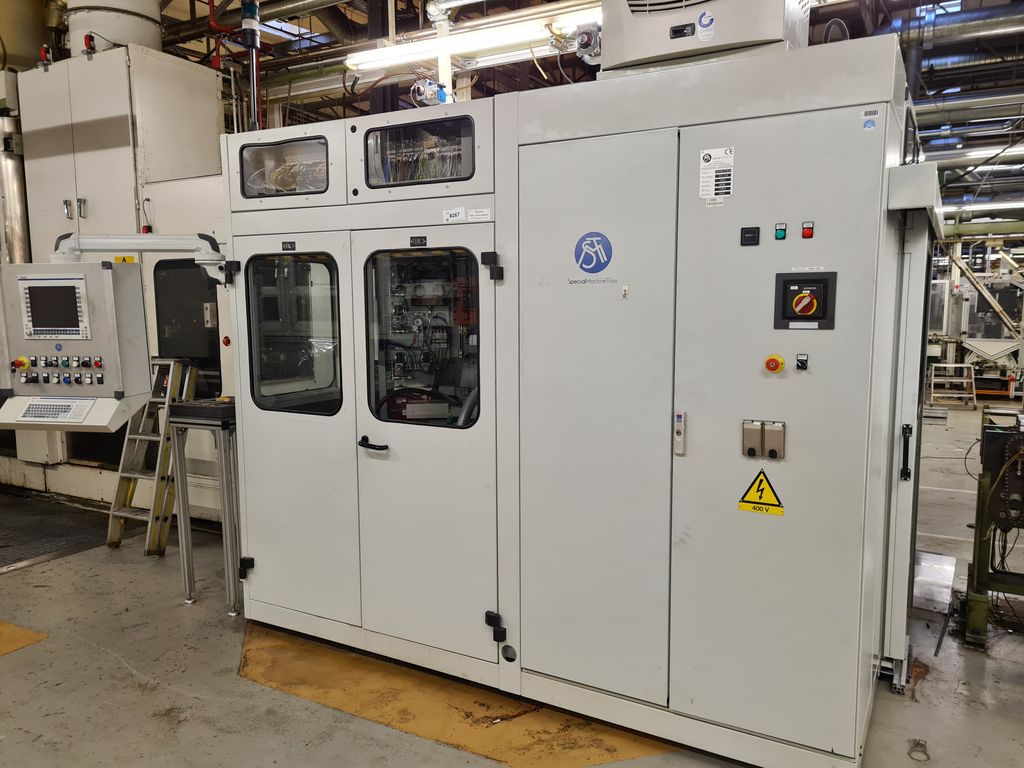

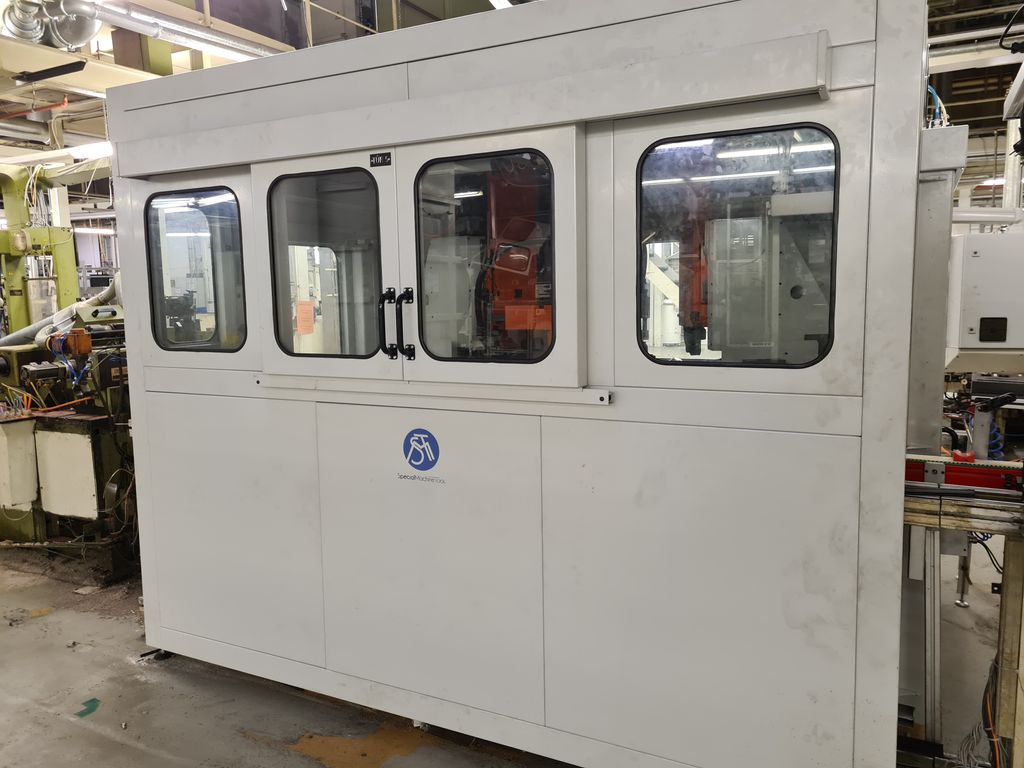

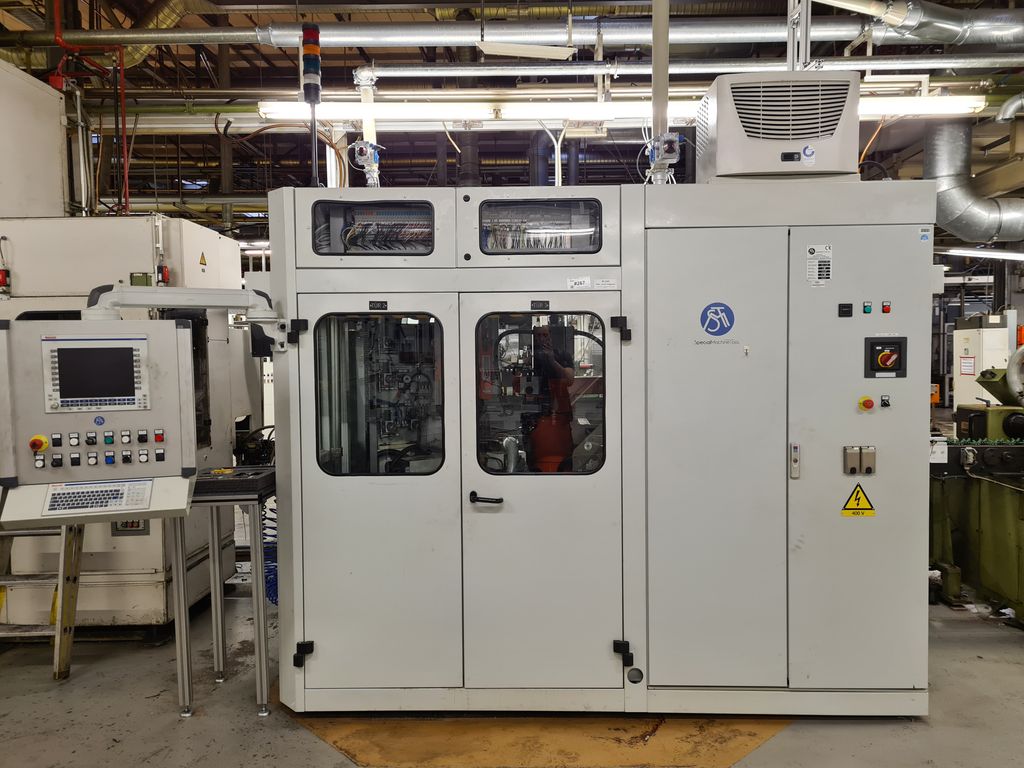

SMT Drehbank 80001350

Die Maschine wurde entwickelt und hergestellt um Rotorwellen für Elektrowerkzeuge zu fertigen.

Die Maschine wurde entwickelt und hergestellt um folgende Operationen automatisch auszuführen.

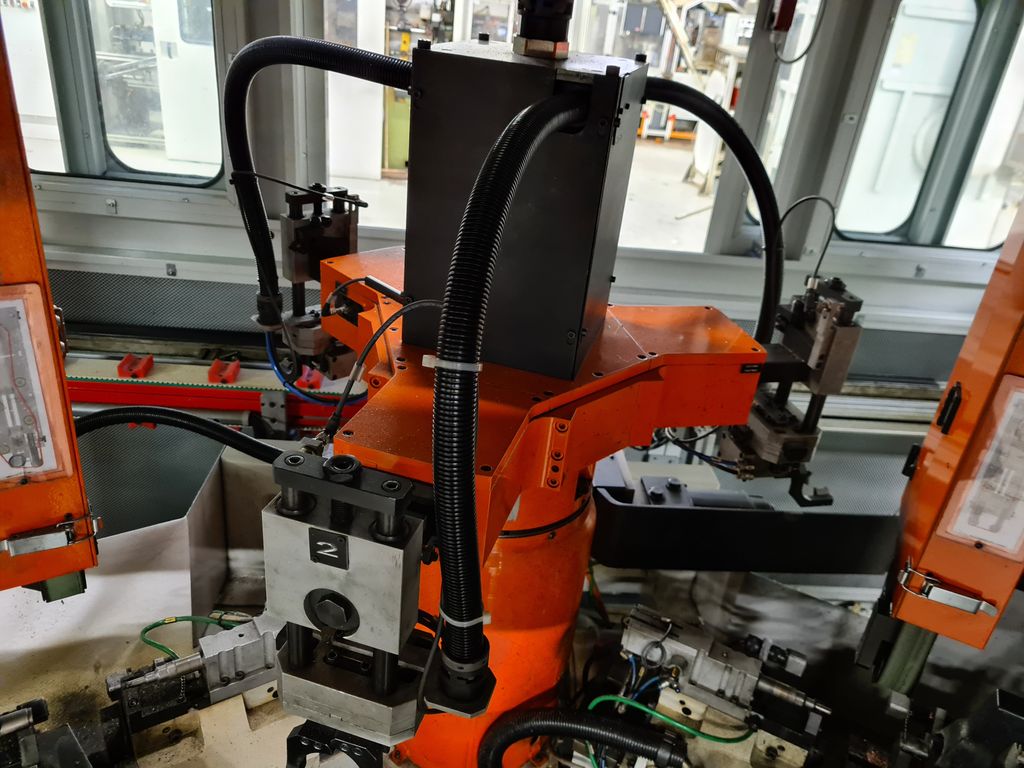

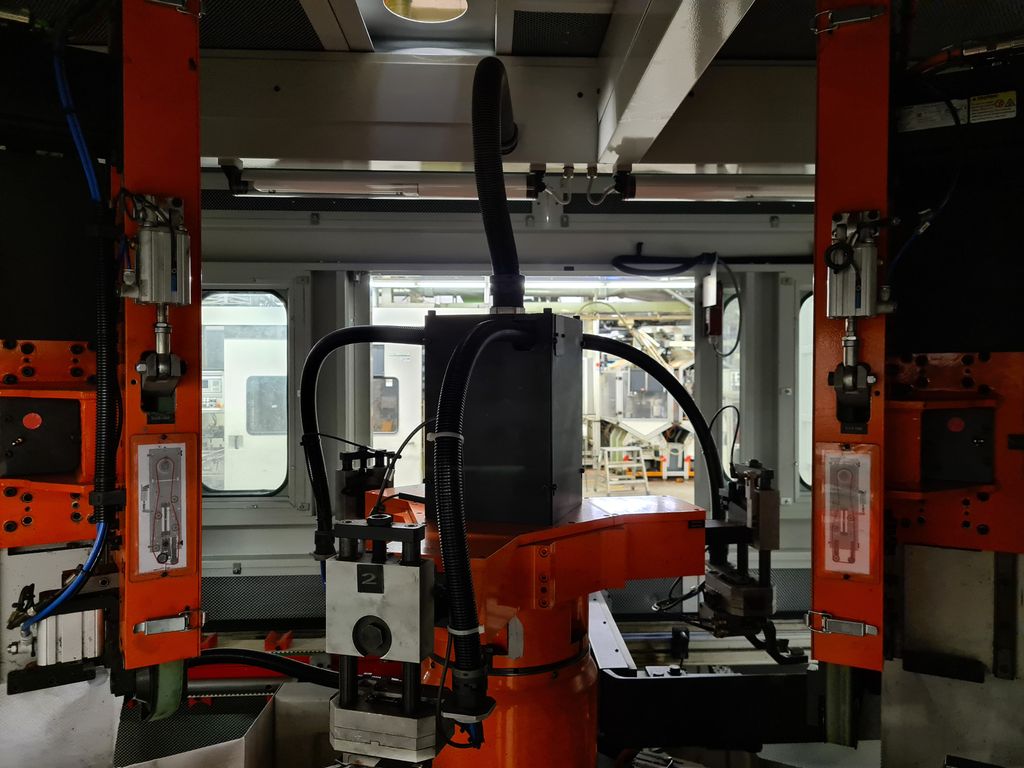

- Teile beladen/entladen automatisch von / zu Werkzeugträgerlinie mit einer Aufnahme- & platzierungseinheit zwischen den Wellenenden.

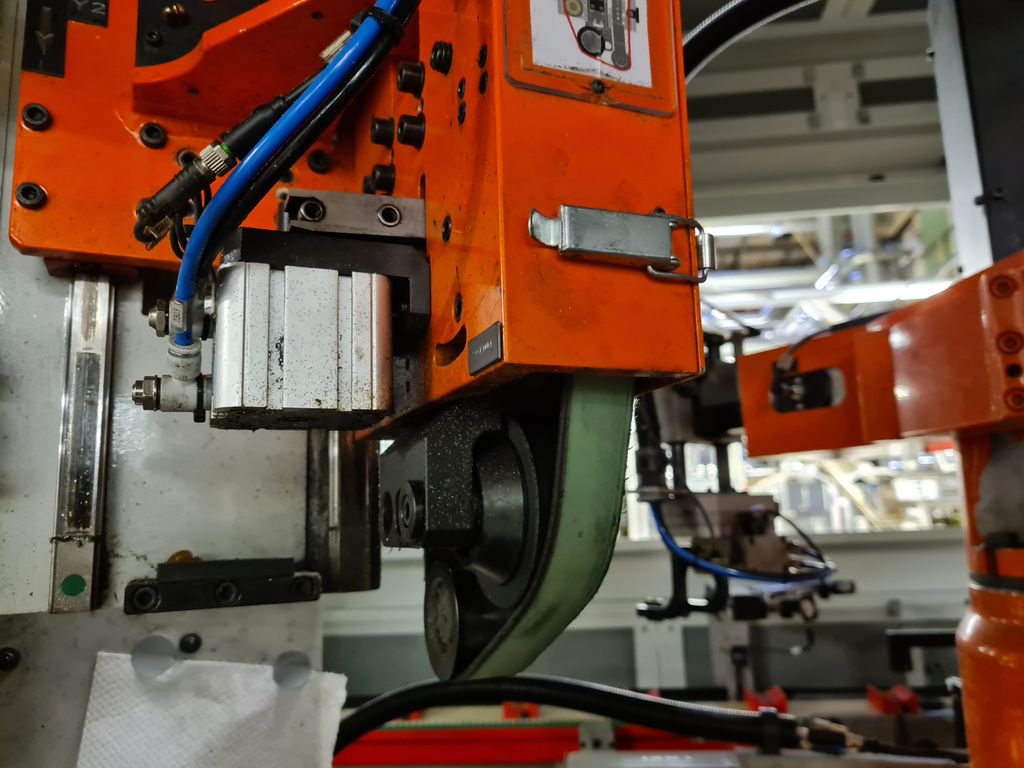

- Ringsitz drehen + Kommutator plandrehen + Kommutator drehen.
- Ringmontage - Kommutatorseite
- Ringmontage - Antriebsradseite

Die Maschine hat mehrere Produktionsprogramme um verschiedene Teile zu fertigen.
Jedes Programm entspricht eindeutig einem Wellentyp

Technische Daten

Ankerwellenlänge von bis 92,5 - 163,1 mm
Lagerzapfendurchmesser Kommutatorseite 8; 10; 12,5 mm
Antriebsseite 12; 8 mm
Min. Zur Verfügung stehende Länge Lagerstelle 3,6 mm
Paketdurchmesser 52; 55; 59 mm

Ringmaße
Aussendurchmesser 40 - 57,4 mm
Innendurchmesser 37,4 - 56 mm
Ringbreite 4 - 8 mm
Ringsitzdurchmeser 44 - 50 mm
Oberfläche Ringsitz Rz 20 mm

Hauptmaße und Gewicht der Maschine
Maschinenlänge 2870 mm
Maschinenbreite 2600 mm
Maschinenhöhe 2530 mm
Maschinengewicht 5000 kg

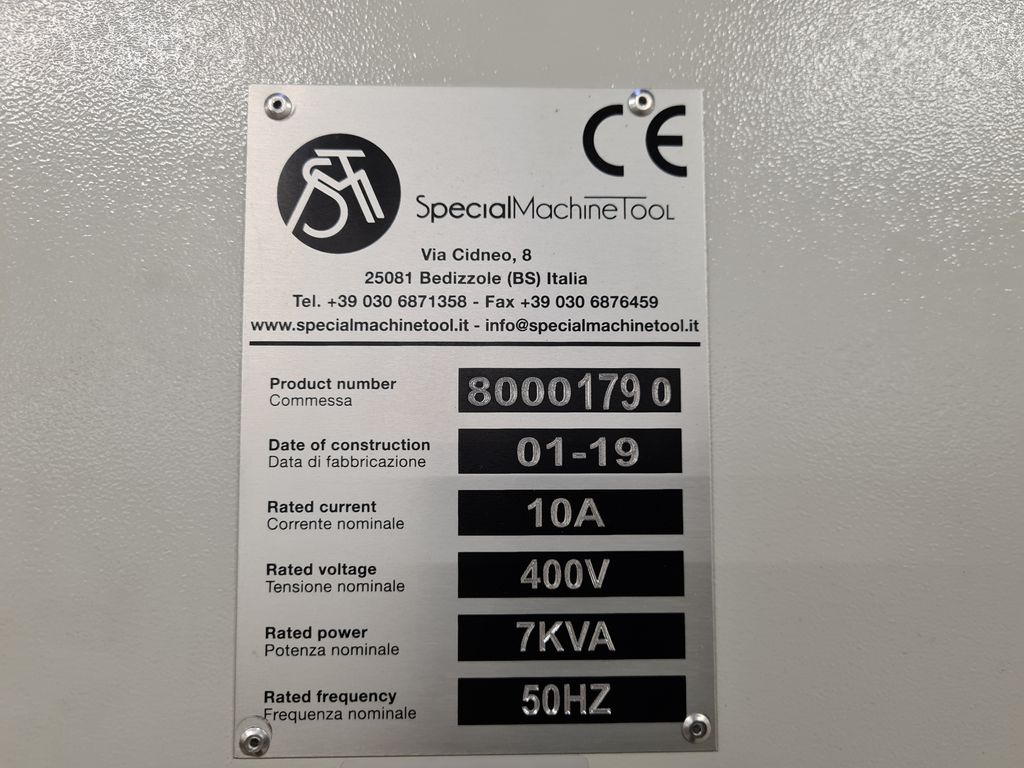

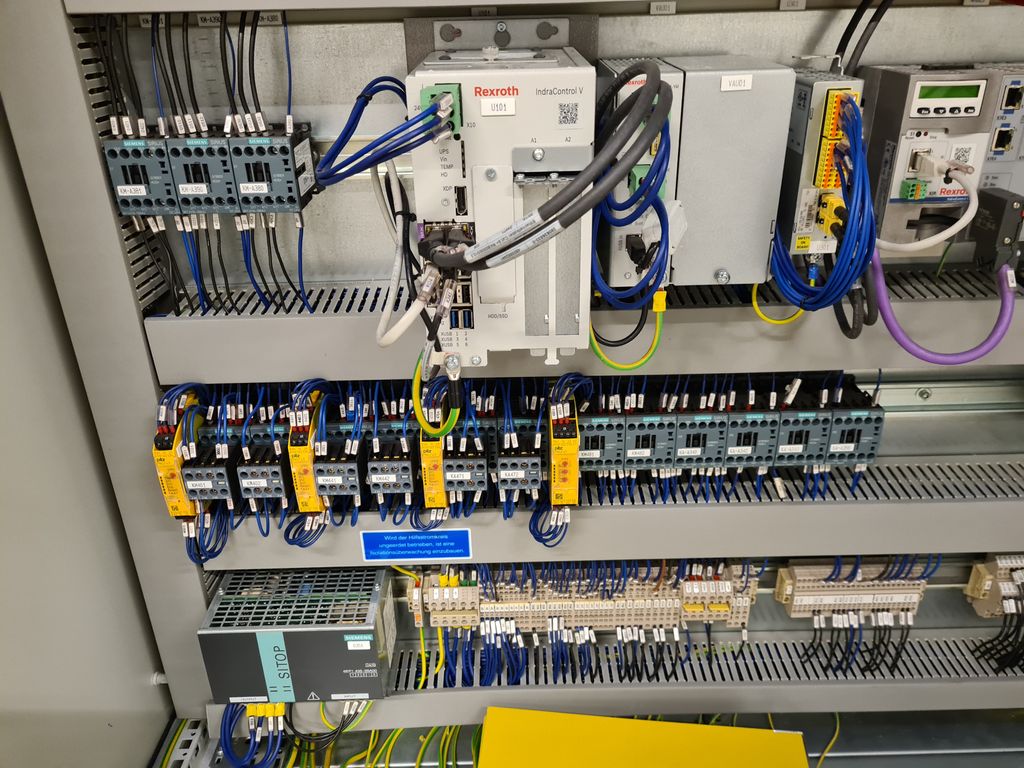

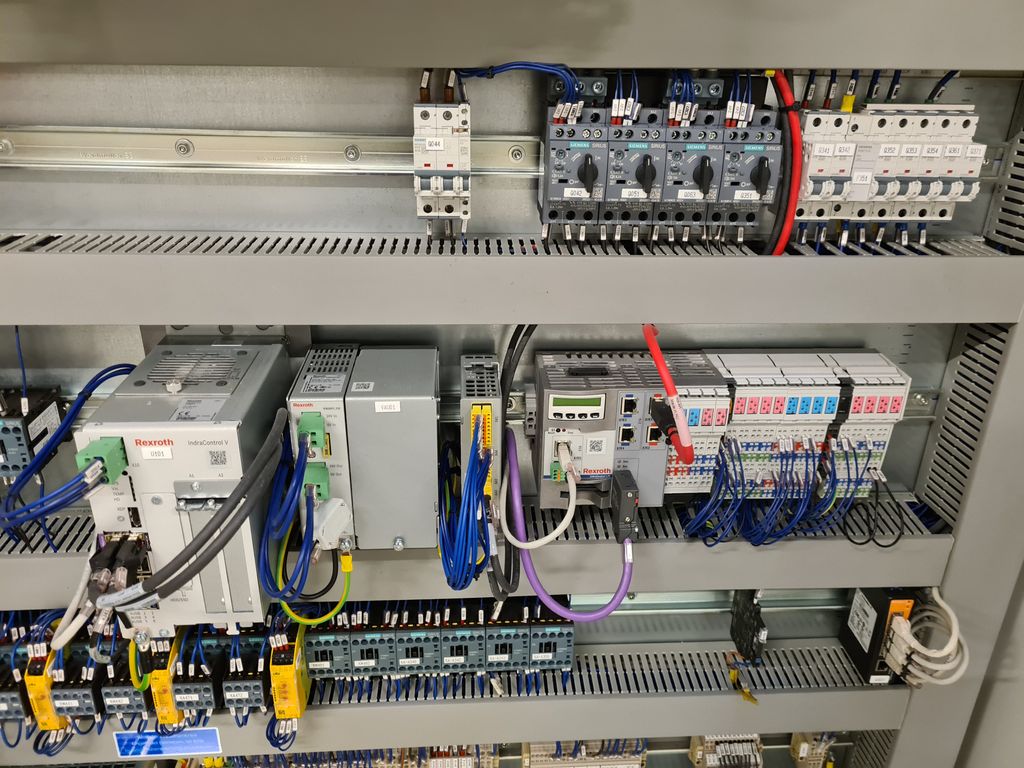

Elektroinstallation
Nennstrom 10 A
Nennspannung (AC) 400 V
Nennleistung 7 kVA
Nennfrequenz 50 Hz

Pneumatikinstallation
Nenndruck 5 bar
Maximaler Druck 10 bar
