Tektronix
Tektronix Oszilloskop-Sonde CT-5 Hochstromtransformator 20 Hz - 1,2 kHz 3000V
Artikelnummer 21649
Varianten ID 24109
Zustand Gebraucht gut
Modell CT-5

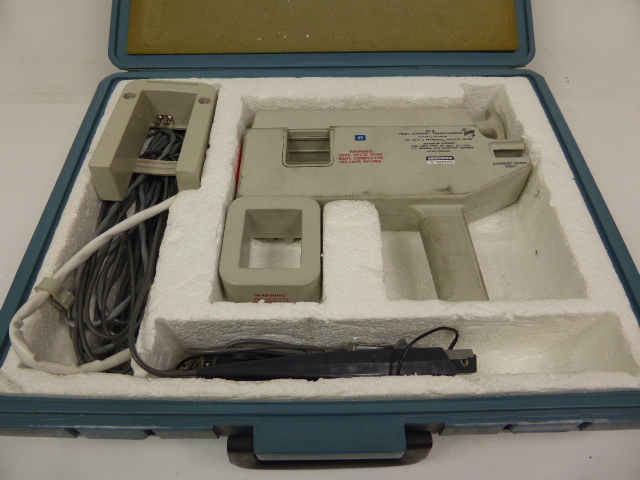

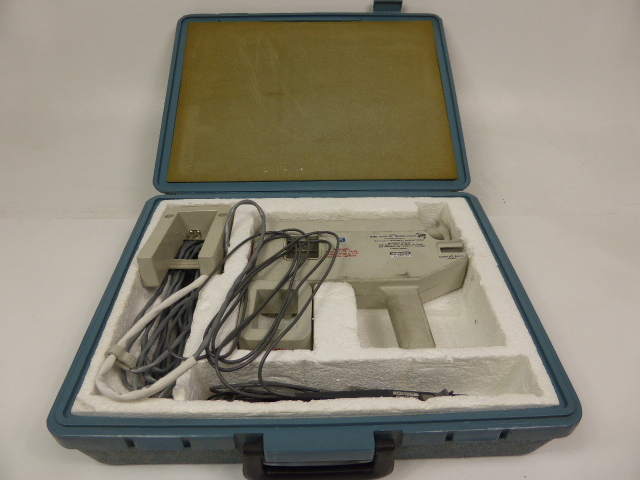

Tektronix Oszilloskop-Sonde CT-5 Hochstromtransformator
Der Hochstromtransformator CT-5 von Tektronix erweitert die Reichweite einer A6302- Sonde (mit AM503- Verstärker) oder einer P6021- Sonde um den Faktor 1000 (bis zu 5000 A / Div).
Anzeigen 20 Hz - 1,2 kHz, 1000 A, <1,5 "Leiterdurchmesser. Stromsonde
Leiter mit 1,5 Zoll Durchmesser
Messungen an blanken Leitern bis 3000 V
Unterdrückt DC-Effekte mit der DC-Bucking-Spule auf 300 A.
Gepulste Ströme bis 50 kA
Aufsteckbarer Hochstromtransformator, der die Messmöglichkeiten der Aufstecksonden Tektronix P6021 und A6302 erweitert.
Eigenschaften des CT-5 mit den Kombinationen A6302 / AM503 ODER P6021 / 134:
Anstiegszeit - 17,5 ns oder weniger
Einfügungsimpedanz - <= 20 µ Ohm bei 60 Hz; 20 m Ohm bei 1 MHz.
Strombereich - 20 mA / div bis 100 A / div mit A6302 / AM503 und 20 mA / div bis 20 A / div mit P6021 / 134 (20: 1 Untersetzungsverhältnis); 1 A / Div bis 5 kA / Div bei 6302 / AM503, 1 A / Div bis 1 kA / Div bei P6921 / 134 (1000: 1-Untersetzungsverhältnis).
Maximale Spannung der Stromkreisprüfung - 3000 V (Barewire)
Maximaler Gleichstrom-Abwärtsstrom - 300 mA zum Abwärtsstrom-Abwärtsstrom von 300 A (mit Gleichstrom-Abwärtsspule)
